Gost33259 Type01 Flange Tấm rèn
  • Gost33259 Type01 Flange Tấm rèn
  • Gost33259 Type01 Flange Tấm rèn
  • Gost33259 Type01 Flange Tấm rèn
  • Gost33259 Type01 Flange Tấm rèn

Gost33259 Type01 Flange Tấm rèn

option:
Share:
  • Mô tả sản phẩm
< >
Overview
Thuộc tính sản phẩm

Mẫu số: Flange

Thương hiệu: Huitong

Tiêu Chuẩn: ASTM, bs, DIN, GB

Cho Dù Hợp Kim: Không hợp kim

Lòng Khoan Dung: ± 1%

Dịch Vụ Xử Lý: Hàn, Trang trí, Đấm

Tolerance: ±1%

Size: 1/2” to 60”, DN 12mm to DN 1500mm

Pressure Class: Class 150 to Class 2,500, PN 2.5 to PN 250

Facing: RF / RTJ

Cabon Steel: A105, A350 LF2

Stainless Steel: A182 F304/F304L/F316/F316L/F321

Alloy Steel: F11, F12

MOQ: 20PCS

Bao bì: Standard Export Packaging

Tên sản phẩm: WN Flange

Khả năng cung cấp & Thông tin bổ...

Bao bì: Bao bì xuất khẩu tiêu chuẩn

Năng suất: 10000 Pieces Per Month

Giao thông vận tải: Ocean,Land,Air,Express,Others

Xuất xứ: Trung Quốc

Hỗ trợ về: 10000 Pieces Per Month

Mã HS: 3917400000

Hình thức thanh toán: T/T,D/P,D/A,Paypal,Money Gram,Others

Incoterm: FOB,CFR,CIF,EXW,CPT,CIP,DDP,DDU,DAF,Express Delivery

Đóng gói và giao hàng
Đơn vị bán hàng:
Piece/Pieces
Loại gói hàng:
Bao bì xuất khẩu tiêu chuẩn
Ví dụ về Ảnh:

Product description

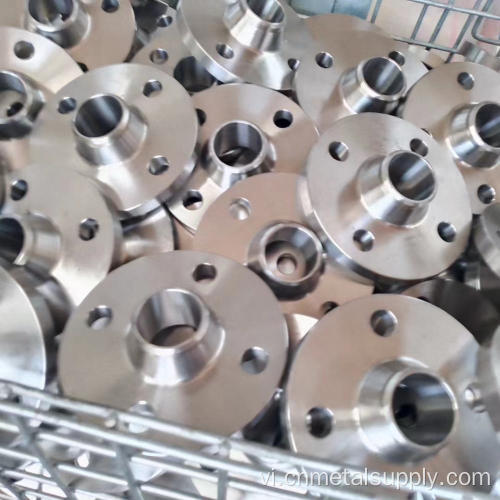

Mặt bích cổ hàn hoặc mặt bích hàn có thể được phân biệt với tất cả các loại mặt bích khác bằng trung tâm thon dài của chúng. Ống hàn

Mặt bích mở rộng là một mặt bích ống cổ hàn trong đó kích thước danh nghĩa của đầu không phẳng lớn hơn kích thước danh nghĩa của đầu mặt bích. Chúng có thể được sử dụng để thay đổi kích thước của một đường ống chạy. Chúng thường được sử dụng để tăng kích thước đường lên kích thước lớn hơn hoặc thứ hai. Đây là một giải pháp thay thế cho việc sử dụng một tổ hợp bích cổ và giảm cổ riêng biệt. Mặt bích mở rộng có thể được sử dụng để kết nối đường ống với máy bơm, máy nén và van. Mặt bích và phụ kiện ống

Các mặt bích cổ hàn dài Tây Bắc thường được gọi là mặt bích trung tâm cao. Nó được thiết kế để chuyển các ứng suất vào đường ống, do đó làm giảm nồng độ ứng suất cao ở đáy mặt bích. Ống hàn
Thông số kỹ thuật của mặt bích cổ hàn: ống thép
Kích thước: 1/2 ”đến 60, DN 12 mm đến DN 1500mm
Lớp áp lực: Lớp 150 đến Lớp 2.500, PN 2,5 đến PN 250
Đối mặt: RF / RTJ
Vật liệu của mặt bích cổ hàn:
Thép Cabon: A105, A350 LF2, C22.8, S355JR
Thép không gỉ: A182 F304/F304L/F316/F316L/F321
Thép hợp kim: F11, F12

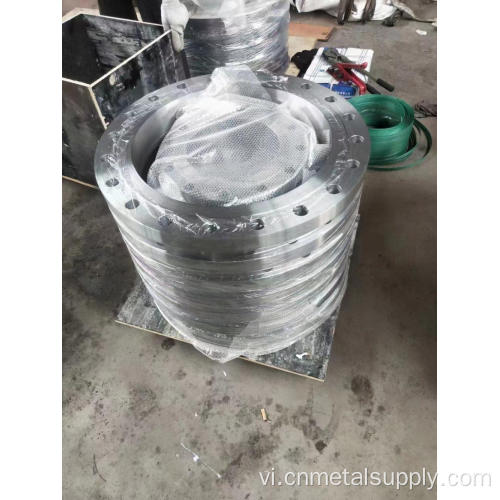

Đóng gói: Vỏ ván ép và ván ép ván ép Pallet
Product details

Product Name
 WN Flange
Material
 Flange: 304 or 316L stainless steel
O-rings: Viton, Buna, & silicone
Fasteners: Wingnut, SureSeal, bulkhead & EVAC clamps
Vacuum range
Elastomer seal: >=1 x 10^-8 Torr - High vacuum
EVAC metal seal: >=1 x 10^-11 Torr - UHV
Size
  1/2” to 60”, DN 12mm to DN 1500mm
Pressure Class
 Class 150 to Class 2,500, PN 2.5 to PN 250
Applications
 Blind Flanges are commonly used in petrochemical, pipe engineering, public services & water works.
Blind pipe flanges are often used for high pressure applications.
Delivery Time
 Usually within 7-10 days after receipt of advance payment
Payment Terms
 T/T 30% Down Payment,Balance Will be Paid Before Shippment
Advantage of Blind Flanges
 A much more cost efficient way to seal a pipe when doing repairs
Blind flanges are convenient to install
They can save a good amount of time and money
Product display

ASME/ANSI B16.5 Lớp 150 BL

Nominal Pipe Size  Outside Diameter of Flange Diameter of Raised Face Thickness of Flanges Min. Diameter of Bolt Circle Diameter of Bolt Holes Number of Bolts Approximate Weight kgs
NPS O R tf W I n
1/2 90 34.9 9.6 60.3 15.9 4 0.44
3/4 100 42.9 11.2 69.9 15.9 4 0.64
1 110 50.8 12.7 79.4 15.9 4 0.90
1 1/4 115 63.5 14.3 88.9 15.9 4 1.13
1 1/2 125 73.0 15.9 98.4 15.9 4 1.50
2 150 92.1 17.5 120.7 19.1 4 2.38
2 1/2 180 104.8 20.7 139.7 19.1 4 4.09
3 190 127.0 22.3 152.4 19.1 4 4.97
3 1/2 215 139.7 22.3 177.8 19.1 8 6.20
4 230 157.2 22.3 190.5 19.1 8 7.18
5 255 185.7 22.3 215.9 22.2 8 8.83
6 280 215.9 23.9 241.3 22.2 8 11.55
8 345 269.9 27.0 298.5 22.2 8 20.07
10 405 323.8 28.6 362.0 25.4 12 28.87
12 485 381.0 30.2 431.8 25.4 12 44.18
14 535 412.8 33.4 476.3 28.6 12 59.07
16 595 469.9 35.0 539.8 28.6 16 76.36
18 635 533.4 38.1 577.9 31.8 16 94.51
20 700 584.2 41.3 635.0 31.8 20 123.94
24 815 692.2 46.1 749.3 34.9 20 187.90

ASME B16.47 Series B/API 605 Lớp 600 BL

Norminal Pipe Size O.D.of Flange, O Min.Thick-ness of BL Flange, tf Raised Fase Diam., R Diam of Bolt Circle No.of Bolt Holes Diam.of Bolt Hole Approxi-mate Weight kgs
26 890 111.3 727 806.4 28 44.5 528.79
28 950 115.9 784 863.6 28 47.6 626.51
30 1020 127.0 841 927.1 28 50.8 789.17
32 1085 134.9 895 984.2 28 54.0 946.54
34 1160 144.2 953 1054.1 24 60.3 1158.72
36 1215 150.9 1010 1104.9 28 60.3 1323.63
Flanges18 Jpg
