Trang Chủ > Sản phẩm > Kết cấu thép > Mặt bích và phụ kiện ống > Lớp 150 vì vậy mặt bích ống trượt

Lớp 150 vì vậy mặt bích ống trượt
  • Lớp 150 vì vậy mặt bích ống trượt
  • Lớp 150 vì vậy mặt bích ống trượt
  • Lớp 150 vì vậy mặt bích ống trượt
  • Lớp 150 vì vậy mặt bích ống trượt

Lớp 150 vì vậy mặt bích ống trượt

option:
Share:
  • Mô tả sản phẩm
< >
Overview
Thuộc tính sản phẩm

Mẫu số: Slip-On Pipe Flanges

Tiêu Chuẩn: ASTM, bs, DIN, GB

Cho Dù Hợp Kim: Không hợp kim

Lòng Khoan Dung: ± 1%

Dịch Vụ Xử Lý: Hàn, Trang trí, Đấm

Tolerance: ±1%

Tên sản phẩm: Slip-On Pipe Flanges

Size: 1/2” to 60”, DN 12mm to DN 1500mm

Pressure Class: Class 150 to Class 2,500, PN 2.5 to PN 250

Facing: RF / RTJ

Cabon Steel: A105, A350 LF2

Stainless Steel: A182 F304/F304L/F316/F316L/F321

Alloy Steel: F11, F12

Bao bì: Standard Export Packaging

Khả năng cung cấp & Thông tin bổ...

Bao bì: Bao bì hàng hải tiêu chuẩn, hoặc theo yêu cầu của khách hàng

Năng suất: 10000 Tons Per Month

Giao thông vận tải: Ocean,Land,Express

Hỗ trợ về: 10000 Tons Per Month

Mã HS: 3917400000

Hình thức thanh toán: T/T,D/P,Money Gram,L/C

Incoterm: FOB,CFR,CIF,EXW

Đóng gói và giao hàng
Đơn vị bán hàng:
Ton
Loại gói hàng:
Bao bì hàng hải tiêu chuẩn, hoặc theo yêu cầu của khách hàng

Product description

Mặt bích trượt cũng tồn tại dưới dạng giảm trong đó một mặt bích trượt lớn hơn được cắt ra để phù hợp với kích thước kết nối nhỏ hơn. Mặt bích giảm trượt được sử dụng khi giảm kích thước đường trong các khu vực có giới hạn không gian.

Ưu điểm của trượt trên mặt bích:
Mặt bích trượt hoặc hơn mặt bích thường có giá thấp hơn mặt bích cổ hàn, và hiệu ứng này là một lựa chọn phổ biến cho khách hàng của chúng tôi.
Mặt bích và phụ kiện đường ống lắp đặt chi phí thấp
Cần ít thời gian hơn để đảm bảo độ chính xác của tấm thép hợp kim ống cắt
Họ có phần dễ dàng hơn để sắp xếp
Các mặt bích trượt có trung tâm thấp vì đường ống trượt vào mặt bích trước khi hàn
Mặt bích được hàn cả bên trong và bên ngoài để cung cấp đủ sức mạnh
Họ ngăn ngừa rò rỉ

Chi tiết về trượt trên mặt bích
Một sự kết hợp của mặt bích và khuỷu tay hoặc mặt bích và tee là không thể, bởi vì các phụ kiện được đặt tên không phải là một kết thúc thẳng, hoàn toàn trượt trong độ trượt trên mặt bích.
Kích thước: 1/2, đến 60, DN 12 mm đến DN 1500mm.
Lớp áp lực: Lớp 150 đến lớp 2.500, PN 2,5 đến PN 250 ống thép hợp kim
Đối mặt: RF / RTJ
Vật liệu của mặt bích trượt: Ống thép SMLs lạnh
Trượt trên các mặt bích của ống trong kho bao gồm AWWA trượt trên mặt bích của đường ống, trượt ANSI trên mặt bích của ống, bình áp lực trượt trên mặt bích của ống và trượt trên mặt bích của đường ống phù hợp với OD và khoan mặt bích Asme.
Cabon Steel: A105, A350 LF2
Thép không gỉ: A182 F304/F304L/F316/F316L/F321
Thép hợp kim: F11, F12


 Product details

Product Name
 Slip on pipe flanges
Material
 Cabon steel: A105, A350 LF2
Stainless steel: A182 F304/F304L/F316/F316L/F321
Alloy steel: F11, F12
Size
 1/2” to 60”, DN 12mm to DN 1500mm
Pressure Class
 Class 150 to Class 2,500, PN 2.5 to PN 250
Applications
 Blind Flanges are commonly used in petrochemical, pipe engineering, public services & water works.
Blind pipe flanges are often used for high pressure applications.
Delivery Time
 Usually within 7-10 days after receipt of advance payment
Payment Terms
 T/T 30% Down Payment,Balance Will be Paid Before Shippment
Advantage of Blind Flanges
 Slip-On flanges or SO flanges are commonly lower in price than weld-neck flanges, and to this effect are a popular choice for our customers.
Low cost installation
Less time needed to spent on ensuring the accuracy of the cut pipe
They are somewhat easier to align
The slip-on flanges have low hub because the pipe slips into the flange before welding
The flange is welded both inside and outside to provide sufficient strength
They prevent leakage

ASME/ANSI B16.5 Lớp 150 BL

Nominal Pipe Size  Outside Diameter of Flange Diameter of Raised Face Thickness of Flanges Min. Diameter of Bolt Circle Diameter of Bolt Holes Number of Bolts Approximate Weight kgs
NPS O R tf W I n
1/2 90 34.9 9.6 60.3 15.9 4 0.44
3/4 100 42.9 11.2 69.9 15.9 4 0.64
1 110 50.8 12.7 79.4 15.9 4 0.90
1 1/4 115 63.5 14.3 88.9 15.9 4 1.13
1 1/2 125 73.0 15.9 98.4 15.9 4 1.50
2 150 92.1 17.5 120.7 19.1 4 2.38
2 1/2 180 104.8 20.7 139.7 19.1 4 4.09
3 190 127.0 22.3 152.4 19.1 4 4.97
3 1/2 215 139.7 22.3 177.8 19.1 8 6.20
4 230 157.2 22.3 190.5 19.1 8 7.18
5 255 185.7 22.3 215.9 22.2 8 8.83
6 280 215.9 23.9 241.3 22.2 8 11.55
8 345 269.9 27.0 298.5 22.2 8 20.07
10 405 323.8 28.6 362.0 25.4 12 28.87
12 485 381.0 30.2 431.8 25.4 12 44.18
14 535 412.8 33.4 476.3 28.6 12 59.07
16 595 469.9 35.0 539.8 28.6 16 76.36
18 635 533.4 38.1 577.9 31.8 16 94.51
20 700 584.2 41.3 635.0 31.8 20 123.94
24 815 692.2 46.1 749.3 34.9 20 187.90

ASME B16.47 Series B/API 605 Lớp 600 BL

Norminal Pipe Size O.D.of Flange, O Min.Thick-ness of BL Flange, tf Raised Fase Diam., R Diam of Bolt Circle No.of Bolt Holes Diam.of Bolt Hole Approxi-mate Weight kgs
26 890 111.3 727 806.4 28 44.5 528.79
28 950 115.9 784 863.6 28 47.6 626.51
30 1020 127.0 841 927.1 28 50.8 789.17
32 1085 134.9 895 984.2 28 54.0 946.54
34 1160 144.2 953 1054.1 24 60.3 1158.72
36 1215 150.9 1010 1104.9 28 60.3 1323.63

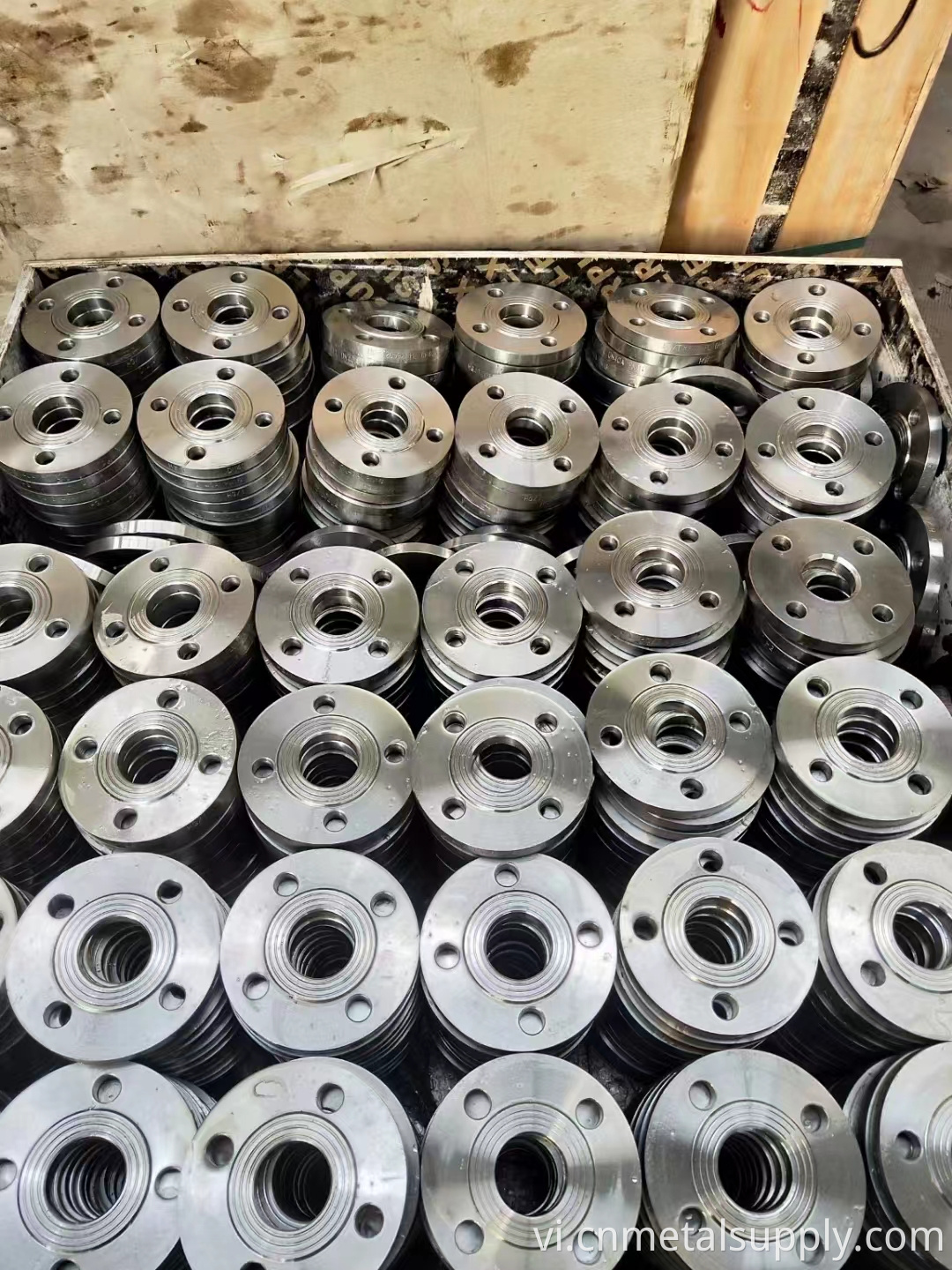

Flanges
