ASTM A106 GR.B Ống

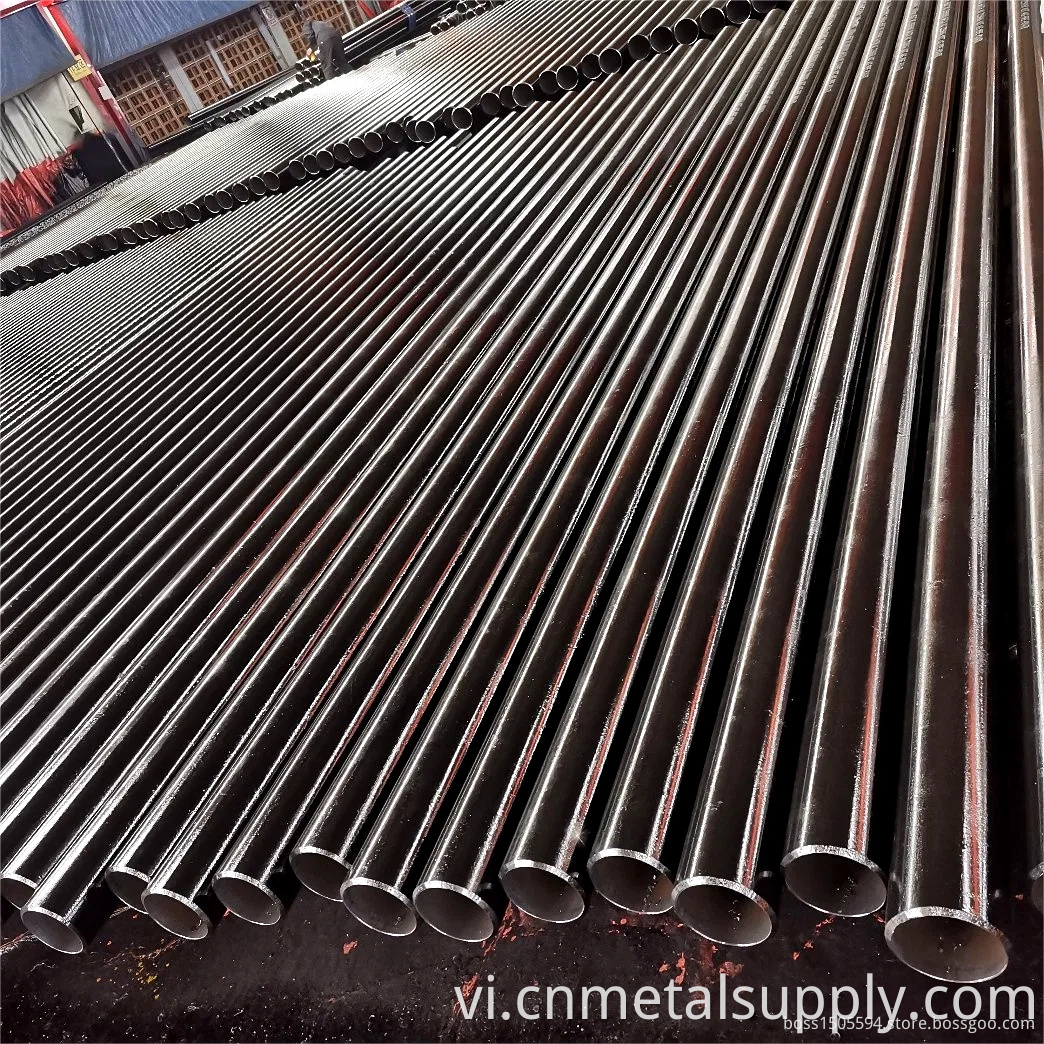

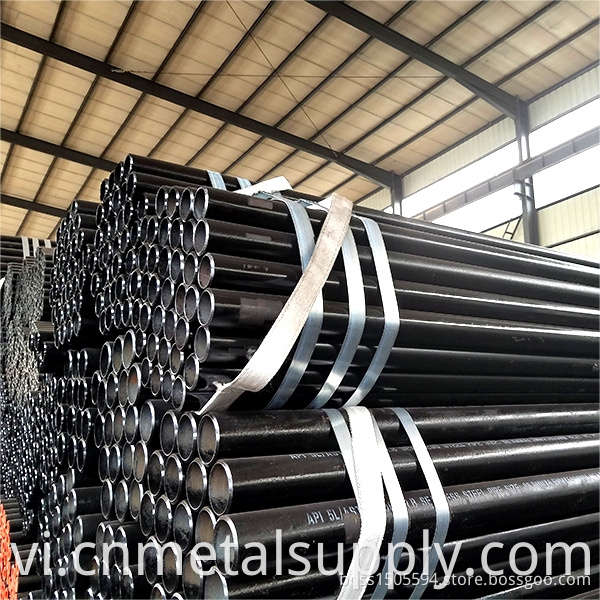

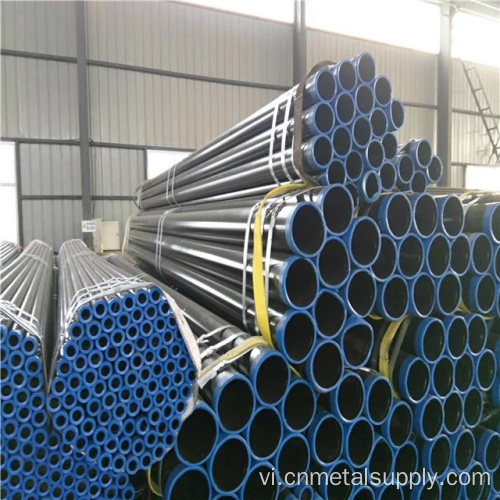

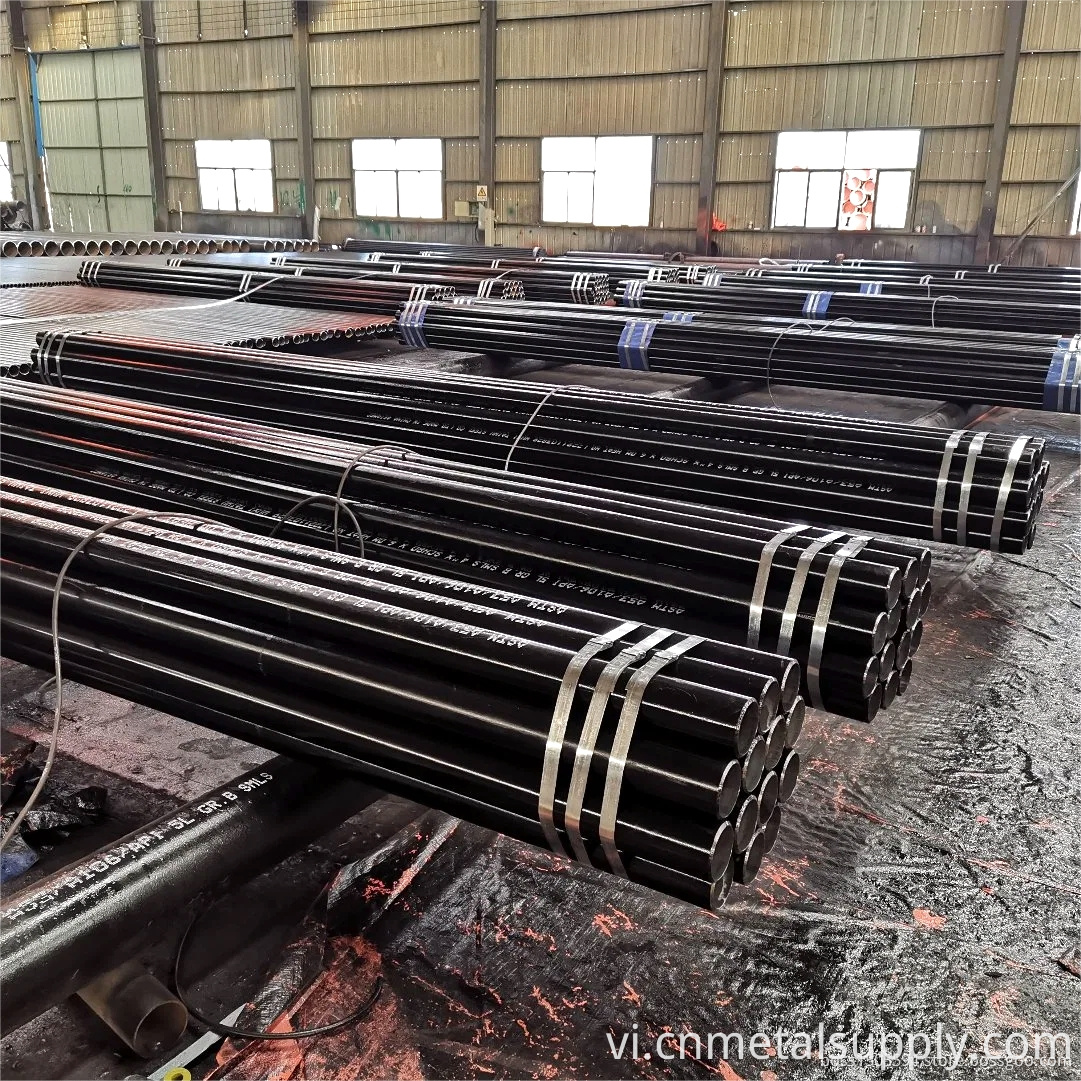

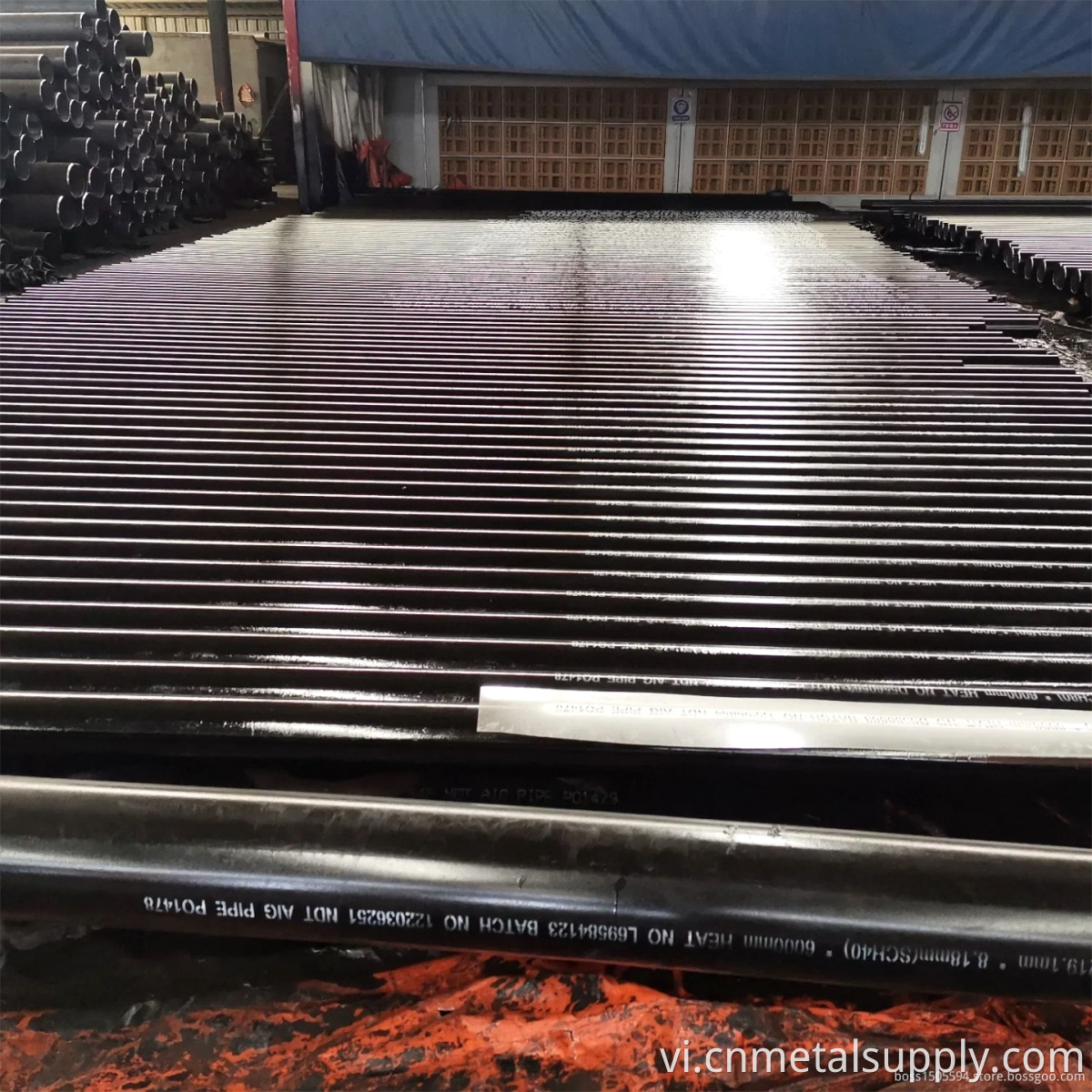

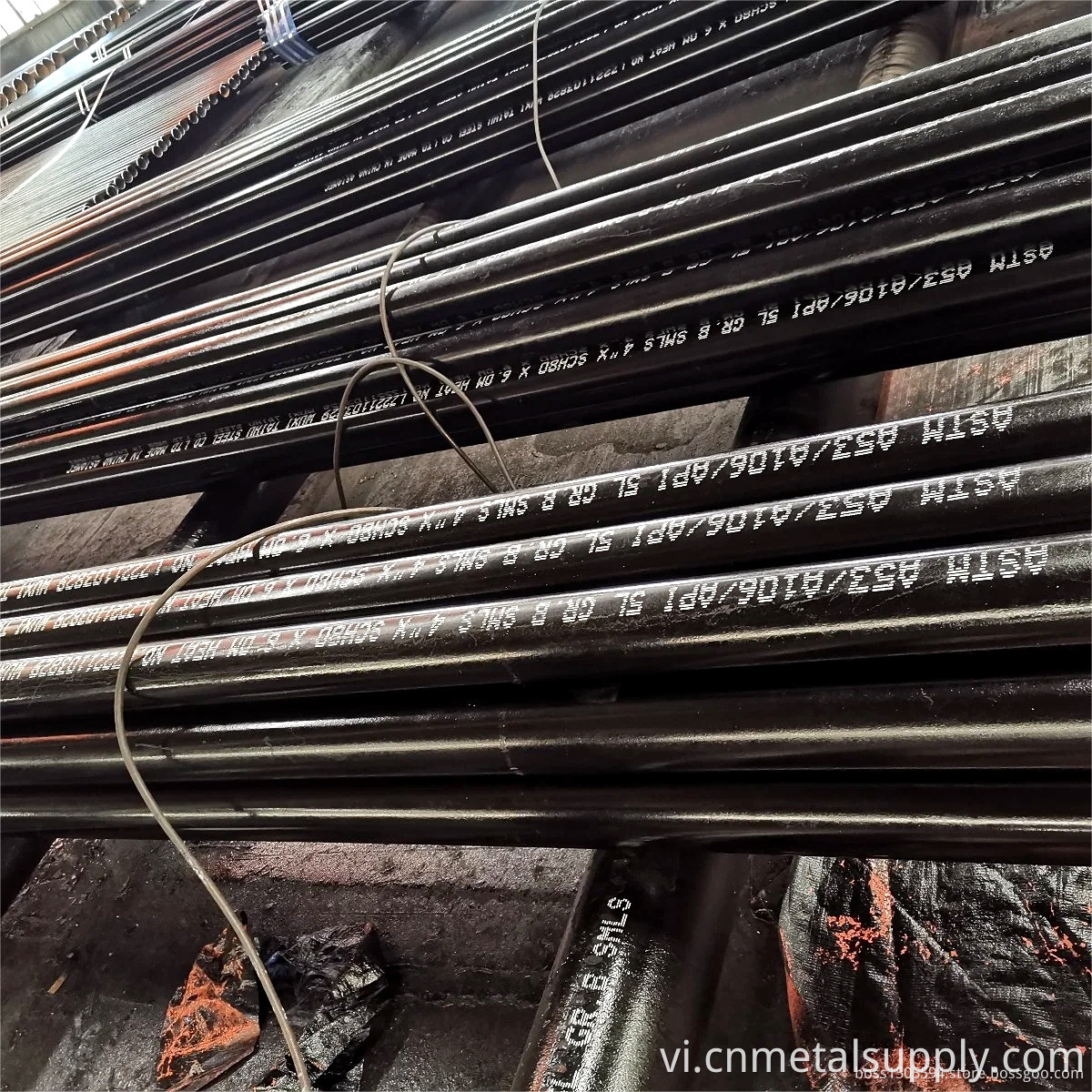

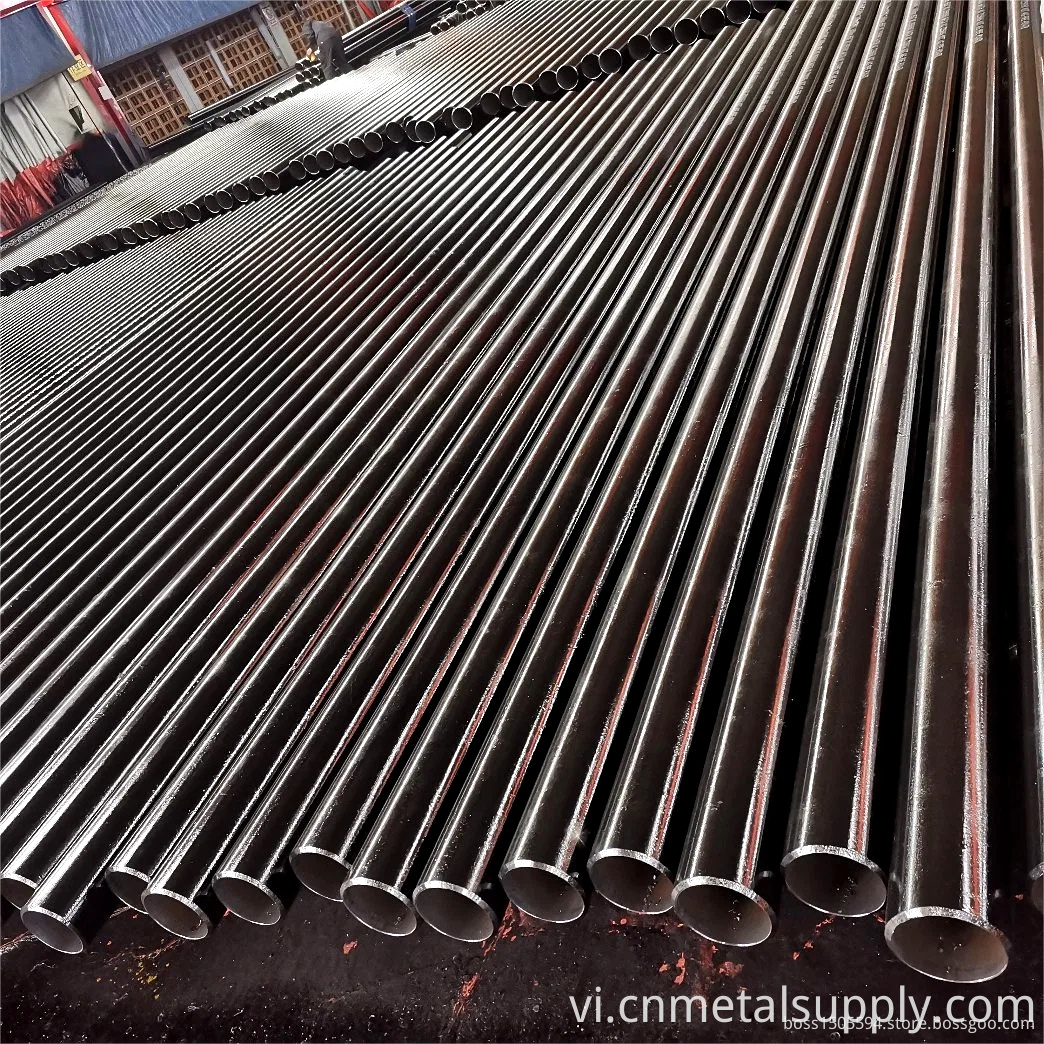

Các ống A106 A106 là các ống thép carbon liền mạch được sử dụng rộng rãi trong các ngành công nghiệp khác nhau cho dịch vụ nhiệt độ cao.
Các ống A106 A106 được làm từ thép carbon, với hàm lượng carbon tối đa là 0,30%. Các ống A106 A106 thường được sử dụng trong các ngành công nghiệp như dầu khí, hóa dầu, phát điện, v.v. Chúng phù hợp để truyền chất lỏng và khí ở nhiệt độ cao và áp suất.
Phạm vi kích thước (mm):
Đường kính ngoài: 10-324mm
Tường đánh dấu: 1-30mm
Chiều dài: tối đa 14000mm
ASTM A106/A tiêu chuẩn 106M bao gồm ống thép carbon liền mạch cho dịch vụ nhiệt độ cao trong NPS 1/8 đến NPS 48 (DN6 đến DN1200), với độ dày thành danh nghĩa (trung bình) như được đưa ra trong ASME B 36.10M. Sẽ được phép cung cấp đường ống có các kích thước khác được cung cấp với đường ống như vậy tuân thủ tất cả các yêu cầu khác của đặc điểm kỹ thuật này. Ống được đặt hàng theo thông số kỹ thuật này phải phù hợp để uốn, mặt bích và các hoạt động hình thành tương tự và hàn. Khi thép được hàn, người ta đoán rằng một quy trình hàn phù hợp với loại thép và sử dụng hoặc dịch vụ dự định sẽ được sử dụng.
ASTM A106/A 106m bao gồm cả ống hoàn thiện nóng và hoàn thiện lạnh liền mạch với kích thước lên đến và bao gồm NPS 1/8 đến NPS 48 (DN6 đến DN1200) Đường kính bên ngoài cho các ống tròn có độ dày tường theo yêu cầu.
Biến thể cho phép độ dày tường
Độ dày thành tối thiểu tại bất kỳ điểm nào không được quá 12,5% dưới độ dày tường danh nghĩa được chỉ định.
Bài kiểm tra làm phẳng
Mặc dù không cần thử nghiệm, đường ống phải có khả năng đáp ứng các yêu cầu thử nghiệm làm phẳng của yêu cầu bổ sung S3, nếu được kiểm tra.
ASTM A106 là gì
Ống A106 là vật liệu tiêu chuẩn của Mỹ, bao gồm ba loại A, B, C, các thành phần của A106 A là carbon và silicon, mức độ bền kéo là 330 MPa. Các thành phần của A106 B là carbon 、 mangan và silicon, mức độ bền kéo là 415 MPa. Các thành phần của A106 C là các thành phần carbon, mangan và silicon, mức độ bền kéo là 485 MPa.
Các ống áp suất liền mạch ASTM A106 (còn được gọi là ống ASME SA106) thường được sử dụng trong việc xây dựng các nhà máy lọc dầu và khí đốt, nhà máy điện, nhà máy hóa dầu, nồi hơi và tàu. Những đường ống này phải mang chất lỏng thể hiện nhiệt độ và áp suất cao hơn và khí.
Tính năng thông số kỹ thuật
|
OD(mm)
|
Wall Thickness Unit (mm)
|
|
|
2
|
2.5
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
6.5-7
|
7.5-8
|
8.5-9
|
9.5-10
|
11
|
12
|
|
Φ25-Φ28
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
|
Φ32
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
Φ34-Φ36
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
Φ38
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
Φ40
|
|
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
Φ42
|
|
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
|
Φ45
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
|
Φ48-Φ60
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
|
Φ63.5
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
Φ68-Φ73
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
|
|
|
|
|
Φ76
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ80
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ83
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ89
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ95
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ102
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ108
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ114
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ121
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ127
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ133
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ140
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ146
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ152
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ159
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
|
Φ168
|
|
|
|
|
|
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
●
|
Ghi chú:
DN - Đường kính danh nghĩa
Kích thước ống NPSNominal
Thành phần hóa học (%) của ASTM A106
|
Grade
|
C≤
|
Mn
|
P≤
|
S≤
|
Si≥
|
Cr≤
|
Cu≤
|
Mo≤
|
Ni≤
|
V≤
|
|
ASTM A106 Grade A
|
0.25
|
0.27-0.93
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
ASTM A106 Grade B
|
0.30
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
|
ASTM A106 Grade C
|
0.35
|
0.29-1.06
|
0.035
|
0.035
|
0.10
|
0.40
|
0.40
|
0.15
|
0.40
|
0.08
|
ASTM A 106 Lớp B sẽ phù hợp với tương đương carbon (CE) tối đa 0,50 như được xác định bởi công thức sau:
CE = %C + %Mn/6 + ( %Cr + %MO + %V)/5 + ( %Ni + %Cu)/15. Tối đa khẩu phần tương đương carbon thấp hơn có thể được thỏa thuận giữa người mua và nhà sản xuất. S5.3 Khẩu phần tương đương carbon phải được báo cáo trên báo cáo thử nghiệm Mill.
Tính chất cơ học của ASTM A106
|
Grade
|
Rm Mpa Tensile Strength
|
Yield Point (Mpa)
|
Elongation
|
Delivery Condition
|
|
ASTM A106 Grade A
|
≥330
|
≥205
|
20
|
Annealed
|
|
ASTM A106 Grade B
|
≥415
|
≥240
|
20
|
Annealed
|
|
ASTM A106 Grade C
|
≥485
|
≥275
|
20
|
Annealed
|
Chỉ định tương đương
|
DIN
|
EN
|
BS
|
NFA
|
ASTM
|
ASME
|
|
DIN 17175 Grade St 45.8
|
EN P235GH Grade 10216-2
|
NFA A 49-215 Grade TU 42-c
|
ASTM A106 Grade B
|
ASME SA 106 Grade B
|
–
|
Thành phần hóa học của vật liệu không tương ứng với vật liệu Trung Quốc và các tính chất cơ học tương tự như thép Trung Quốc (GB/T699) 20#. ASTM là một bộ tiêu chuẩn ống thép của Mỹ. Ống thép ASTM A106 A tương ứng với tiêu chuẩn Trung Quốc là GB8163 và vật liệu là 10# thép. A106 B tương ứng với tiêu chuẩn Trung Quốc. Vật liệu GB8163 là 20#và A106 Gr.B không tương ứng với các vật liệu của Trung Quốc.
Câu hỏi thường gặp
Q: Sự khác biệt giữa vật liệu thiết kế ống A106 và SA106 là gì?
Trả lời: Không có sự khác biệt giữa vật liệu thiết kế ống A106 và SA106, bởi vì phiên bản 2013 của chương vật liệu ASME II đã chỉ ra rằng SA106 phù hợp với ASTM A106, ngoài ra, SA106 là một loại ASME của Mỹ và A106 là lớp ASTM.
Q: Mark CD trong ống thép SA106GR.B có nghĩa là gì?
Trả lời: CD có nghĩa là được vẽ lạnh, SA106 quy định các đường ống dưới DN40 có thể được cán nóng hoặc kéo lạnh; Các đường ống trên DN50 được cán nóng theo quy ước. Khi nhà sản xuất và người mua đạt được thỏa thuận, sản xuất lạnh được cho phép.
Q: Sự khác biệt giữa ASME SA-106 và ASME SA-106M là gì?
Trả lời: Sự khác biệt giữa ASME SA-106 và ASME SA-106M là nếu tiêu chuẩn kích thước là đế quốc, hãy sử dụng ASME SA-106, nếu tiêu chuẩn kích thước là số liệu, hãy sử dụng ASME SA-106M.
